Изобретатели - Гусак СИ, Ганзелинский СН, Дементиенко АВ. Патент Российской Федерации RU2285149

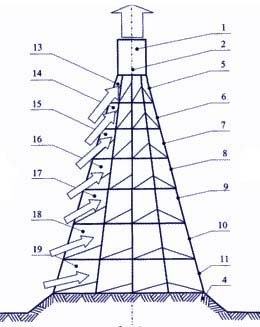

Вихревая ветроэнергетическая установка (ВВЭУ) выполнена в виде пирамиды, в стенках которой расположены направляющие конфузорные каналы, которые образуют зону формирования вихревого потока.

ВВЭУ - ялынкаВВЭУ - ялынка

Конфузорные каналы (13 -19) имеют спиралевидную конструкцию, с целью закручивания потока. Набегающий поток ветра проникает в центральный канал (12) через каналы расположенные с ветренной стороны, а в остальных каналах наблюдается эффект подсасывания воздуха, что способствует усилению вихревого потока в центральной части. Ветроколесо с вертикальной осью вращения расположено в верхней части конструкции (1).

Данная конструкция имеет все преимущества вертикальноосевых ВЭУ, плюс дополнительную стабилизацию потока, благодаря чему номинальная мощность установки достигается уже при скорости ветра четыре метра в секунду. Разработчики рекомендуют использовать направление конфузорных каналов по ходу часовой стрелки если конструкция устанавливается в южном полкшарии, и против хода часовой стрелки для северного полушария.
