самодельный тихоходный генератор для ветроустановки

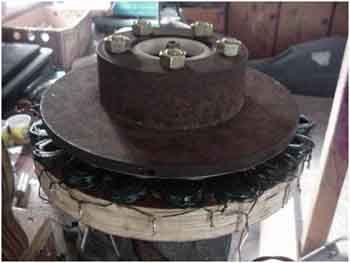

Вид генератора в сборе, был протестирован на ветроустановке с трехлопастным ротором диаметром 2,5 м. При скорости ветра 12 м/сек, генератор выдавал зарядный ток-30 ампер, на 12 вольтовый аккумулятор.

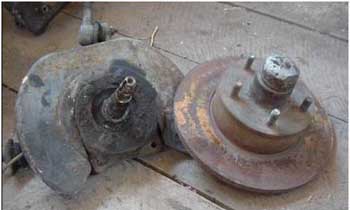

В качестве ротора автор использовал элементы от переднего колеса автомобиля Volvo 122s. ![колесо от VOLVO](/images/17_3-3.2.JPG)
Так-же использовались; магниты NdFeB, 1.5 - 18 штук, обмоточный провод - AWG 16, толстая фанера и элоксидная смола.

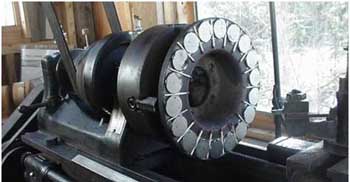

Тормозной диск был обработан на токарном станке, а именно сделан паз шириной равной диаметру магнита, для уменьшения действия центробежных сил.![](/images/17_3-3.3.JPG)
Для соблюдения равного расстояния между магнитами идеально подошли кухонные спички, (после высыхания клея были удалены).
Долее был изготовлен статор из фанеры, с пазом для набора железа. Конечно генератор будет работать и без него, но не столь эффективно. Наличие железа расположенного за обмотками, увеличивает плотность магнитного потока почти вдвое.

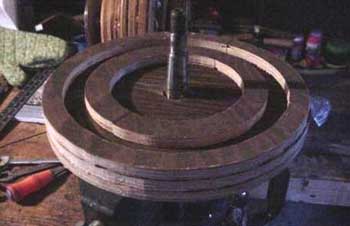

![](/images/17_3-3.4.JPG)
В качестве железа автор использовал ленточную пилу, по эго мнению это не самый лучший выбор, просто ничего лучшего у него не нашлось. Учитывая слой каррозии на железе, изоляция между слоями не применялась.

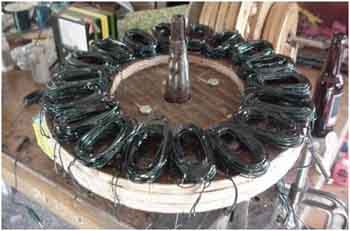

Затем были намотаны 18 катушек и расположены строго напротив магнитов. ![](/images/17_3-3.5.JPG)
После чего катушки придавили прессом для равномерной толшины, и залили эпокситной смолой.
Электрическое соединение катушек - последовательное, т.е. генератор однофазный.
![](/images/17_3-3.6.JPG)

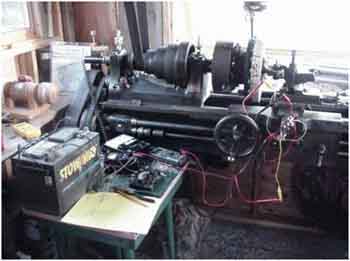

Для испытания, генератор был установлен на токарный станок, максимальная скорость вращения которого всего 500 оборотов в секунду.
Снятые характеристики смотрите в таблице.
обороты |
напряжение перем. тока без нагрузки. Вольт |
зарядный ток на автомобильном аккумуляторе. Ампер |
125 |
11 |
0 |
200 |
18 |
4 |
300 |
26 |
6 |
350 |
30 |
8 |
500 |
44 |
18 |
Оригинальная статья находиться сдесь.
