изготовление трехлопастного ветроколеса

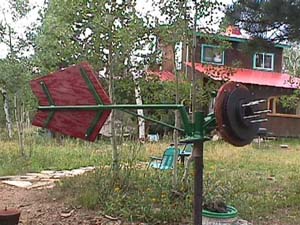

Готовый генератор крепят на поворотное устройство с флюгером для ориентирования установки на ветер.

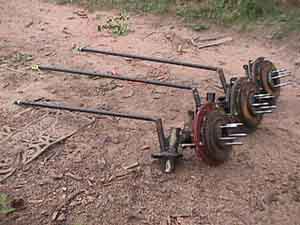

Автор использовал для этого элементы передней подвески того же автомобиля Volvo240, (похоже у них эта машина так же популяпна как в России жигули).



Теперь все готово, можно приступать к изготовлению лопастей.

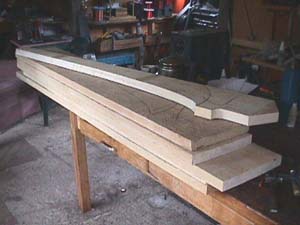

В качестве материала взяли доски длинной около полутора метров, шириной 18 сантиметров и толщиной 50 мм.

Автор сообщает что, форма лопасти произвольная, ни каких рассчетов он не производил.

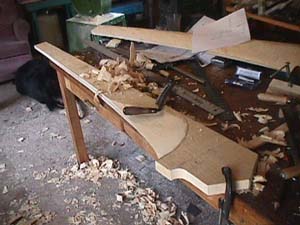

Аэродинамический профиль лопасти делали вручную, руководствуясь иформацией сдесь.

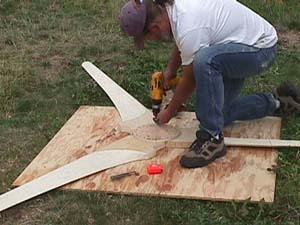

Готовые лопасти соединили в центре двумя дисками из фанеры толщиной 12 мм.

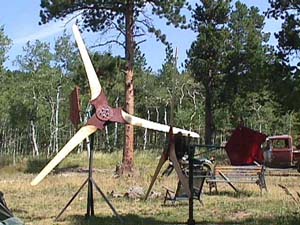

Закрепив готовый ротор на генераторе, установили конструкцию на временной подставке, для балансировки.

Медленно вращая ротор руками, олределяли какая из лопастей тяжелее, и на противоположные лопасти прикручивали свинцовые грузики.

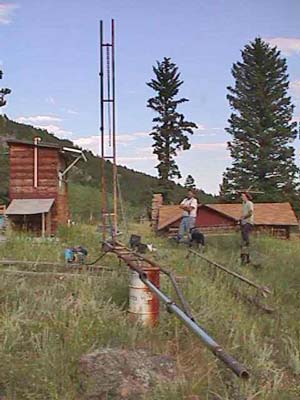

Мачту сварили из труб, общая высота получилась около 9 метров.

Дополнительную устойчивость обеспечили с помощью трех растяжек.

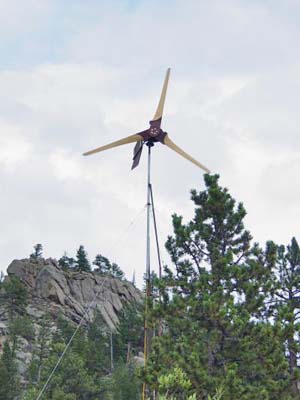

Вот что в итоге получилось.

Испытания показали что: при среднем ветре 7-15 миль в час (3-6м/сек), ветряк вырабатывает не менее 100 ватт электроэнергии, а при ветре 25 миль в час (11м/сек) около 500 ватт.

Автор утверждает что даже при самом легком бризе, ветроустановка дает зарядный ток 10 ампер на аккумулятор 12в.



Оригинальная статья сдесь.
