деревянный генератор с магнитами от жесткого диска
![магнит от HDD](/images/17_3-5,1.jpg)
Автор использовал магниты от неисправных жестких дисков. Они имеют следующие габариты : длинна 1,75 дюйма (около 45 мм), ширина 1,4 дюма (около 32мм), и толщину приблизительно 6 мм.
![якорь генератора](/images/17_3-5,2.jpg)

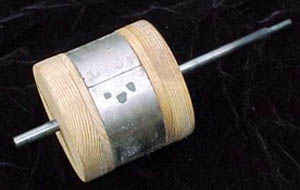

Чтобы образовался круг, понадобиться 8 магнитов.Основа якоря выточена из дерева, магниты приклеены с помощью эпоксидной смолы. Получивший ся в итоге диаметр ротора 3,7/8 дюйма(около10см), диаметр оси - 3/8 дюйма(9,5мм).
![генератор](/images/17_3-5,3.jpg)

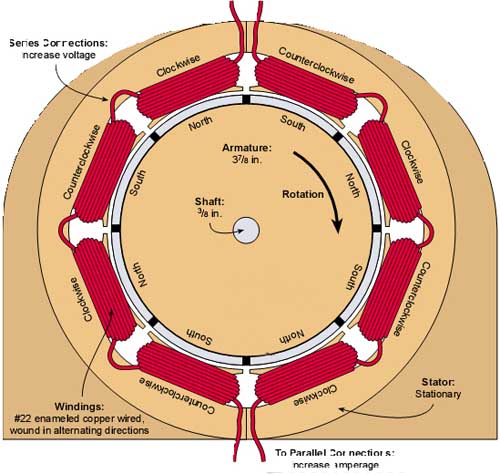

Расположение магнитов, как показано на рисунке выше, с чередованием полюсов.
![статор](/images/17_3-5,4.jpg)

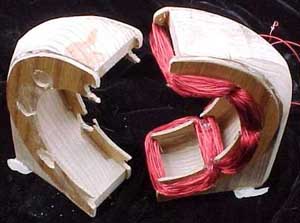

Статор изготовлен из двух заготовок размером 3х6 дюймов.
Обмотки наматываются на несемный каркас из тонкой фанеры, и содержат по 100 витков намоточного лакированного провода.
![статор](/images/17_3-5,5.jpg)

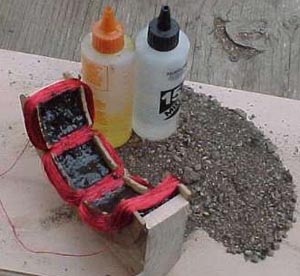

Обмотки статора выполнены с сердечником, в качестве последнего использовали металлическую стружку, перемешанную с эпоксидной смолой.
Это решение менее эффективно чем традиционный набор пластин, но гораздо проще в условиях самостоятельного изготоаления.

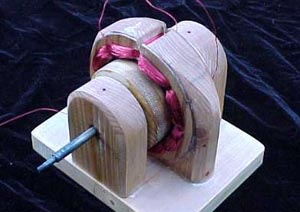

![генератор для ветряка](/images/17_3-5,6.jpg)
Поскольку генератор создавался в качестве эксперемента, в его конструкции не применили какие либо подшипники.
На испытаниях генератор вырабатывал напряжение больше 12 вольт даже при вращении его оси руками, а на скорости 600 оборотов в минуту, обеспечивал зарядный ток - 4,8 ампер, при параллельном соединении обмоток. |
