— для любителей самостоятельного изготовления — генератор с двмя дисками —



Самодельная ветростановка с самодельным двухдисковым генератором

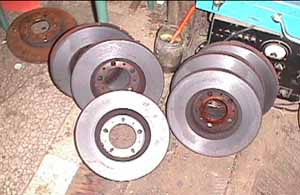

Тормозные диски от VOLVO

При изготовлении генератора использют автомобильные тормозные диски (похоже это самое популярное решение), чтобы магниты лучше приклеились, внтреннюю поверхность диска выравнивают и шлифют на токарном станке.

Кстати не пугайтесь такого количества дисков, просто три дружных соседа делали сразу три ветроустановки.

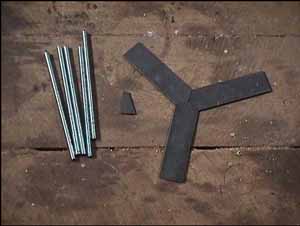

крепление для статора

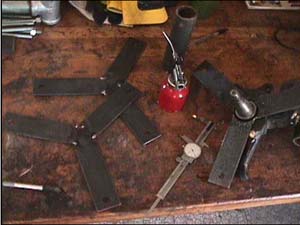

Это крепление для статора.









К нему приварили ось для дисков ротора, а в просверленные отверстия вкрутили шпильки для крепления статора.

Теперь можно приступать к изготовлению самого статора.

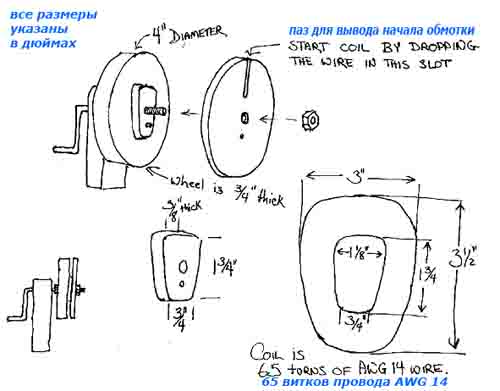

Для начала нужно изготовить приспособление для намотки катушек статора, смотрите рисунок :

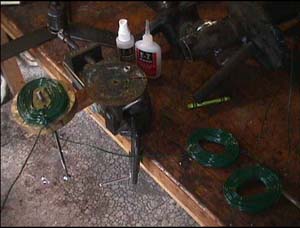

станок для намотки катушек

обмотки статора

Все катушки должны быть намотаны в одном направлении и начало обмоток необходимо пометить, для того чтобы в последствии правильно их соединить.

После намотки катушки покрывают клеем.

После того как будут готовы девять одинаковых катушек, нужно сделать форму для отливки статора.

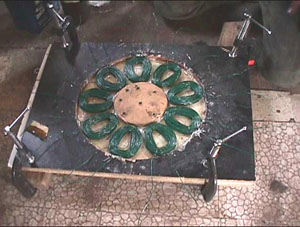

Форма делается из двух слоев фанеры, думаю что все понятно на фото.

Катушки равномерно раскладываются и заливаются эпоксидным клеем, для прочности сверху и снизу прокладывают немного стекловолокна.

Что бы готовый статор можно было легко извлечь из формы, ее нужно предварительно смазать каким либо "жиром"(перевод буквальный, автор не уточняет)

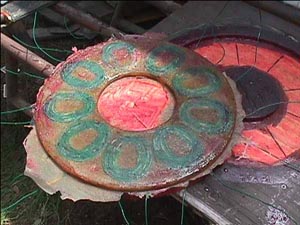

статор

Это вид почти готового статора.

В застывшей смоле сверлятся три отверстия для шпилек крепления (смотрите выше).

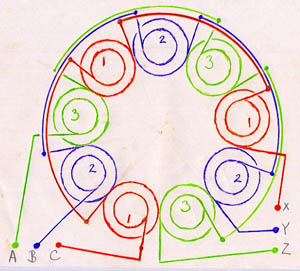

Затем необходимо соединить выводы обмоток, как показано на рисунке ниже.



Как видно на этом рисунке, генератор получается трехфазный, хотя опытный радиолюбитель может попробовать и другие схемы соединения.

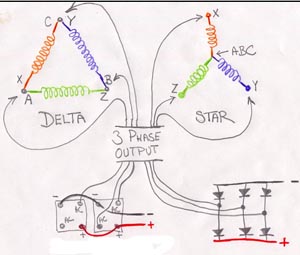

А на следующем рисунке показана схема соединения фаз и выпрямителей.



Собственно это традиционные "треугольник" и "звезда".

Лично мне схема подключения выпрямителей к треугольнику (Delta) не очень понятна, я бы предпочел второй вариант.

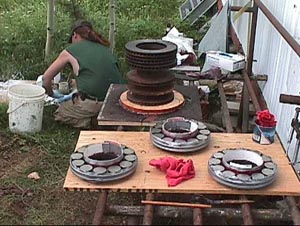

Затем нужно приклеить магниты к дискам ротора и расположить магниты как показано на рисунке слева, соблюдая полярность магнитных полюсов.













В итоге должно получиться то что вы видите на фотографии ниже.

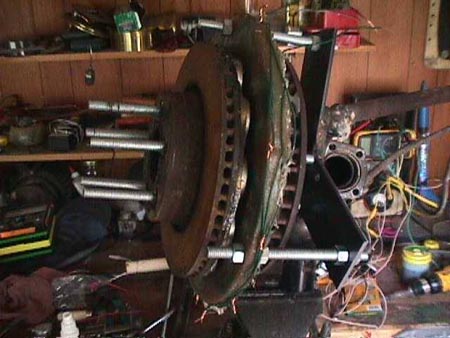

генератор в сборе

Кому интересно узнать процесс сборки трехлопастного ветроколеса для этого генератора смотрите на следующей странице.
