— трехлопастное ветроколесо диаметром 6 метров —




 Здесь описано изготовление лопастей, которые были сделаны для тихоходного генератора 2 квт,48 вольт (технологию сборки смотрите здесь).

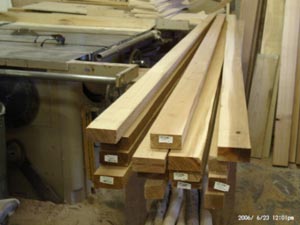

заготовки для лопасти



В качестве материала использовали кедр, заготовки 5х10 см и длинной 3 метра.

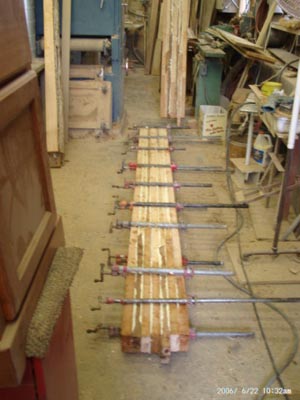

сборка лопасти









Заготовки склеили полиуретановым клеем и стянули струбцинами.













сборка лопасти

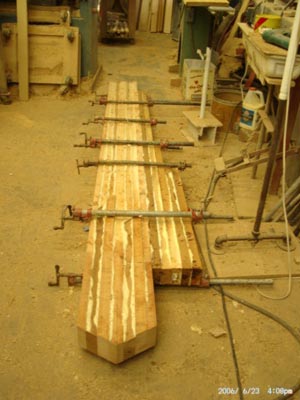

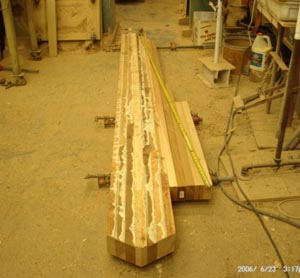

Затем добавили еще 5 заготовок, чтобы придать лопасти обычный вид, т.е. основание лопасти должно быть более широким.















обрезка лопасти

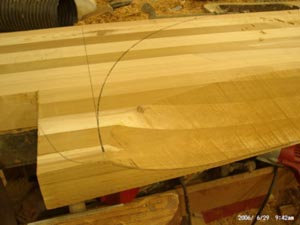

После того как клей высох делали обрезку, как показано на рисунке.

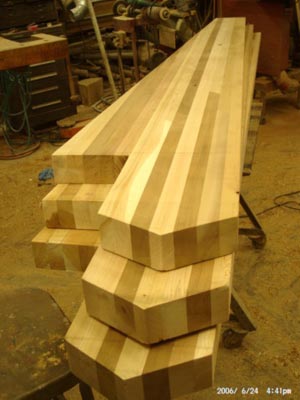

заготовки



Основание лопасти имеет ширину около 35 см, а в самом широком месте ширина лопасти - 60 см. Конец лопасти в ширине равен основанию.















верезание рофиля

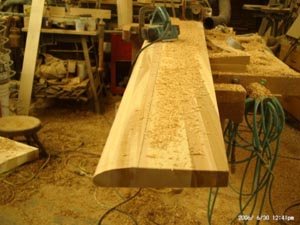

Аэородинамический профиль делали с помощью электрорубанка.









вырезание профиля

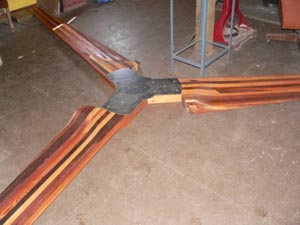

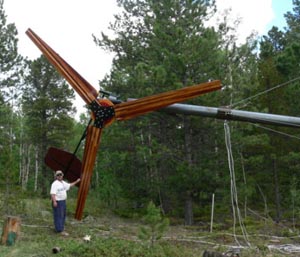

ветроколесо в сборе



После наружной обработки, лопасти скрепили в центре двумя пластинами из листового металла - 6 мм.









технологию изготовления опорной мачты, и монтажа ветроустановки смотрите на следующей странице.
