— изготовление опорной мачты —

;


изготовление мачты для ветрогенератора

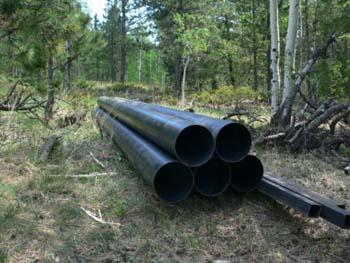

На эту мачту были установлены генератор и трехлопастное ветроколесо описные ранее. Для неё закупили 36 метров стальной трубы диаметром 320 мм, и толшиной стенки 3 мм.
В самодельных ветроустановках традиционно используют т.н. полюс Джина (подъемная монтажная мачта), для возможности подьема всей конструкции без крана. В данном случае использовалась электрическая лебедка.

Высота мачты получилась 21 метр, а длинна полюса Джина-11 метров.

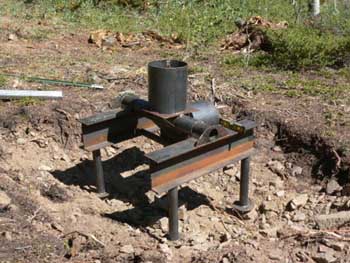

На фото справа - опорная конструкция, приготовленная для заливки бетоном.

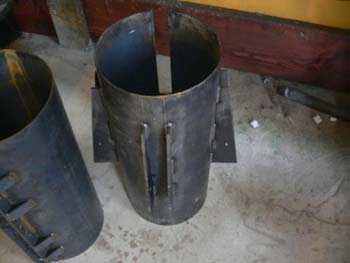

Остатки заготовленной трубы использовали для изготовления соединительных муфт, некоторые из них с элементами крепления растяжек.

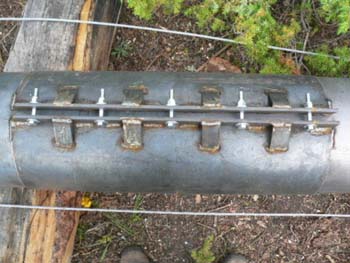

Соединение труб.

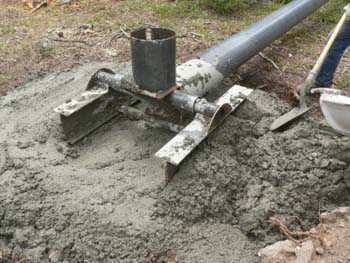

Заливка бетоном основания мачты.

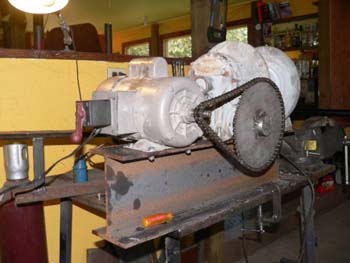

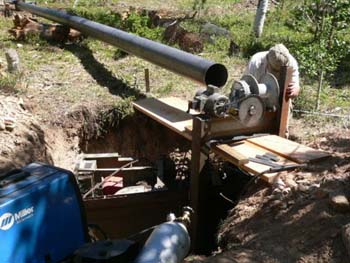

Далее изготовили крепление для лебедки.

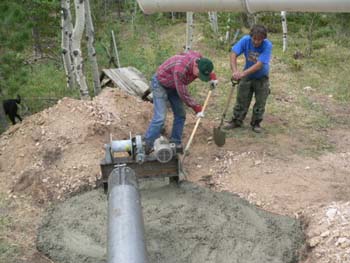

Для подъема такой конструкции потребовался "якорь" в качестве которого зарыли в землю старый генератор, приварили к нему крепление с лебедкой и залили все это бетоном.

Заливка бетоном.

Общий рассчетный вес "якоря" около 12000 фунтов.

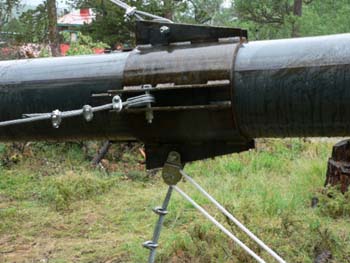

Закрепление растяжек.
Похоже американцы тоже любят обмывать грандиозные проекты.

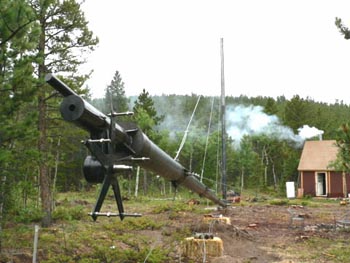

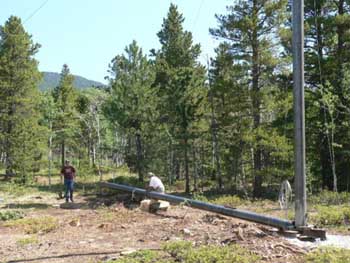

Мачта и полюс Джина готовы, осталось смонтировать генератор и ветроколесо.

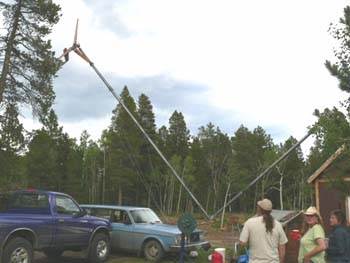

Торжественный момент подьема.

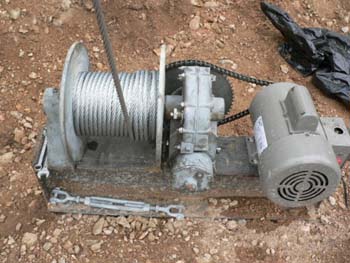

Электрическая лебедка в работе.

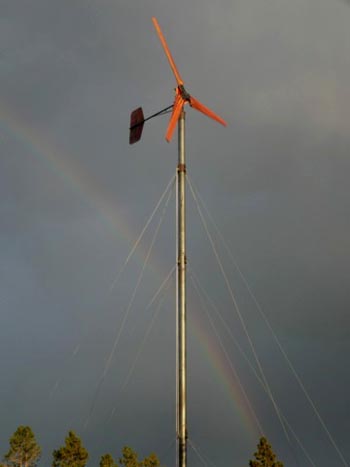

Три группы растяжек надежно удерживают ветроустановку даже во время очень сильных ветров. Примененная защита от сильных ветров (складывающийся хвост) срабатывает не позволяя генератору развивать мощность более 2 квтт.

Общая стоимость проекта около $3000, т.е. генератор, лопасти и мачта.
