Принцип действия этого генератора основан на идее Хью Пигготта (Hugh Piggott), подобные генераторы для ветряков уже описаны сдесь, или сдесь. Конструктивно генератор отличается в основном только размерами и как следствие повышенной мощностью.

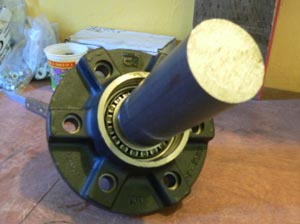

![ось от трейлера](/images/17_3-6-1.jpg)
В качестве вала генератора была использована ось от трейлера грузоподьемностью 6000 фунтов (2500 кг).

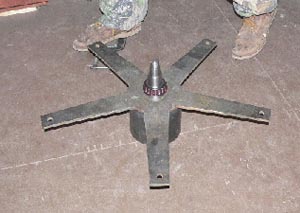

![держатель для статора](/images/17_3-6-2.jpg)
Крепление для статора сварено из листового металла тощшиной 9 мм, диаметр всей конструкции 71 см.
![диск для ротора](/images/17_3-6-3.jpg)
Пластины для двойного статора так же изготовлены из стали 12 мм, диаметр 56 см.

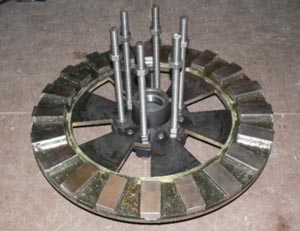

![ротор с магнитами](/images/17_3-6-4.jpg)
Для роторов понадобилось 40 магнитов, состветственно по 20 штук на каждый, размеры 76х38х18 мм. Магниты на половину залиты эпоксидной смолой.

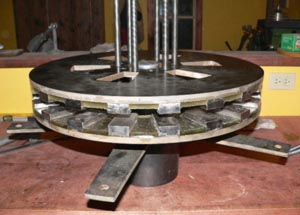

![двойной ротор в сборе](/images/17_3-6-5.jpg)
Конструкция генератора содержит 135 кубических дюймов магнитного материала и 6 фунтов меди (2,5 кг), общий вес генератора без лопастей 400 фунтов (160 кг)
![](/images/17_3-6-6.jpg)

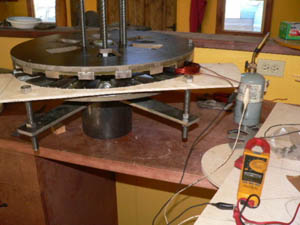

Для подбра параметров обмоток была изготовлена эусперементальная катушка, которую временно закрепили между роторами для испытания.

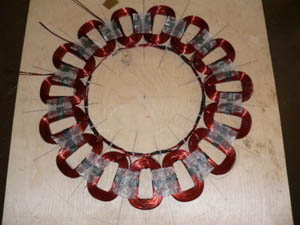

![](/images/17_3-6-7.jpg)
В итоге получилось 15 обмоток, по 45 витков в каждой. Катушки соединили последовательно по 5 штук, соответственно 3 фазы по схеме "треугольник". При 60 обортах в минуту, напряжение на каждой фазе было 48 вольт.
![](/images/17_3-6-8.jpg)

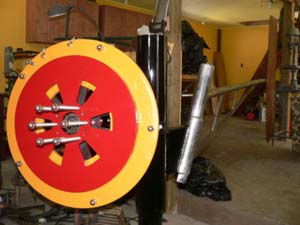

После заливки статора эпоксидной смолой, и покраски роторов получилась вот такая красота.
Технологию изготовления трех лопастного ротора диаметорм 6 метров смотрите на следующей странице.
|
